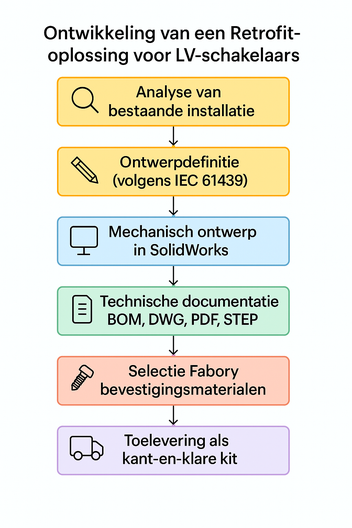

Stap-voor-stap aanpak: Ontwikkeling van een Retrofit-oplossing

1. Analyse van bestaande installatie

• Inventariseer het bestaande schakelmateriaal (merk/type, mechanische afmetingen, functionele eisen).

• Inspecteer montageomgeving (kastafmetingen, railindeling, ventilatie, etc.).

• Identificeer knelpunten en retrofit-behoefte (vervanging, uitbreiding, verbeterde prestaties).

2. Ontwerpdefinitie

• Stel eisen op volgens IEC61439 (veiligheid, kortsluitvastheid, temperatuurstijging, enz.).

• Kies passende retrofit-benadering: volledig vervangen of adapterplaat + verbindingsstukken.

3. Mechanisch ontwerp in SolidWorks

• 3D-ontwerp van de retrofit-kit.

• Check passing en ruimte via simulaties (collision check).

4. Technische documentatie

• Genereer stuklijsten (BOM) incl. materiaalspecificaties, tolerantieklassen.

• Exporteer tekeningen in DWG, DXF, PDF en STEP-formaat.

• Voeg handleidingen toe met montage-instructies.

5. Bevestigingsmaterialen selecteren

• Gebruik Fabory-configurator om juiste bouten, ringen en moeren te kiezen.

• Houd rekening met corrosieklasse (bijv. RVS vs. verzinkt) en trekkracht.

6. Toeleverancier-selectie

• Beschrijf snij-, zet- en boeiprocessen voor optimale produceerbaarheid.

• Lever alles aan als kant-en-klare kit met duidelijke instructies.
